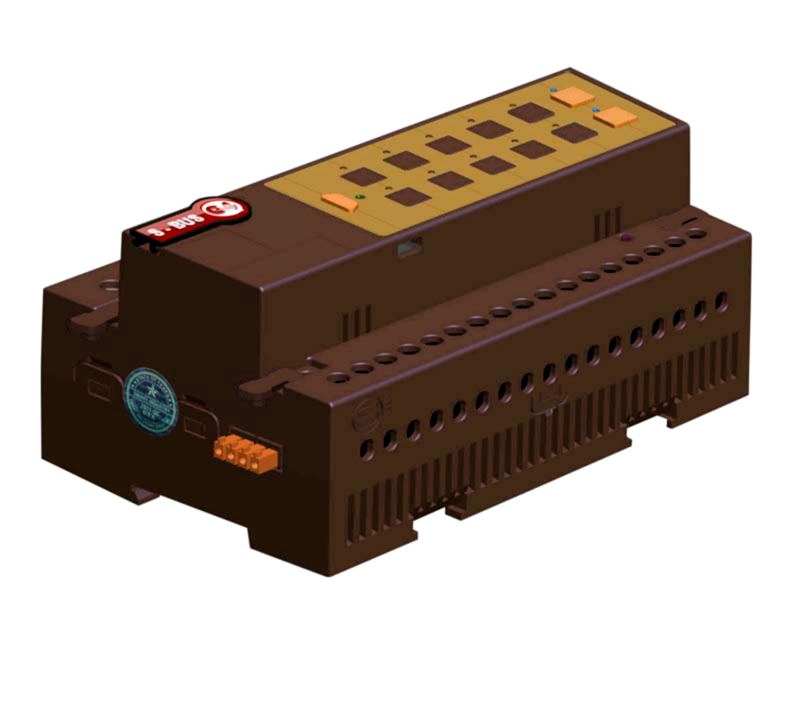

Диммер Smart-Bus 2 канала 6 A/канал, монтаж на DIN-рейку (G4)

Описание

DIN-реечный диммер на 2 канала 6A на канал с контроллером сцен (защита от перегрева, перегрузки, короткого замыкания) однофазное питание 220/110 В, 50-60 Hz (питания шины 24 В/30 mA). Компактный дизайн с возможностью простой маркировки, LED индикаторы статуса, кнопки локального управления. Обеспечит удобство управления и энергосбережение в любом месте: у вас дома, в офисе, ресторане, отеле или фабрике. Настройка без ПК.

Типы нагрузок:

1. Электронные трансформаторы переднего фронта.
2. Лампы накаливания.

Характеристики

Питание
80-240 В, 50/60 Hz
Потребление тока: 20-30 mA

Выходы
2 x диммируемых выхода до 6 A на канал

Максимальная суммарная нагрузка
10 A

Интерфейс управления
3 x Усовершенствованных RS485 S-BUS последовательных порта связи (два вида связи)

Обновление прошивки
1 x mini USB (подходит для подключения к специальной программной плате)

Размеры и вес:

Ширина 91 мм x Длина 145 мм x Высота 75 мм
Вес 0.6 кг

Технические данные:

Питание 80-240 В, 50/60 Hz потребление: 20-30 mA Выходы 2 канала по 6 А Максимальная суммарная нагрузка 10 A Интерфейс управления 3 x Усовершенствованных RS485 S-BUS последовательных порта связи (два вида связи) Обновление прошивки 1 x mini USB (подходит для подключения к специальной программной плате) Ручное управление Кнопки на лицевой панели, ON/OFF/AUTO для каждого канала LED индикатор LED+ BROADCAST Программирование Без ПК соответствие канала кнопке на выключателе (e.g. DDP, 6B) С помощью конфигуратора на ПК Соответствие Знак CE Низковольтное Знак CE ЭДС

Внутренняя защита Защита от перегрева Защита от перегрузки Защита от неправильной полярности Защита от короткого замыкания Сценарии 2X12 сценариев и 2X4 логических блоков. Монтаж На 35 мм DIN-рейку Монтаж на стену (8Т) SBUS блок питания 24 В 8-32VDC. Возможность добавить дополнительный БП в любом месте сети. Клеммы подключения Line, 3X Neutral. 2 x 2.5 мм2 или 1 x 4 мм2 max conductor size Клеммы выходов COM. 1X выход на каждый канал. 1 x 4 мм2 максимальный диаметр. Рабочие условия Температура от -10С до 45C Влажность от 10% до 93% RH Корпус Поликарбонат, DIN-рейка (8 Unit) Размеры и вес Ширина 91мм x Длина 145мм x Высота 75мм Вес 0.6 кг

Вопросы и ответы:

В. Влияет ли диммер на время жизни галогеновой лампы?
О. Нет. Диммер увеличивает срок службы ламп накаливания. Галогеновая лампа тоже является лампой накаливания с вольфрамовой нитью. Проведенные в Smart-Bus тесты показали, что при диммировании срок службы галогеновых ламп приравнивается к обычным лампам накаливания.

В. Почему диммеры нагреваются, и безопасно ли это?
О. Во время нормальной работы твердотельные диммеры выделяют тепло. 98% энергии уходит на питание нагрузки и всего 2% выделяется в виде тепла, нагревающего диммер. Чем больше нагрузка на диммер, тем он теплее.
Это полностью безопасно. Диммеры Smart-Bus спроектированы в соответствии со стандартом безопасности UL.

В. Сколько нагрузки можно подключить к диммеру?
О. Smart-Labs ® спроектировали (G4) диммер в расчете на максимальную нагрузку в 12 A, однако рекомендуется не превышать 10 A.

В. Что произойдет, если подключить к сети блок питания мощьностью более 2 A/24 VDC (примечание: при использовании оборудования Clipsal Schneider вы повредите сеть), повредится ли сеть Smart-Bus в этом случае?
О. Нет, это не повредит сеть Smart-Bus. Вы можете подключать источники питания любой мощьности, например 30 A/24 VDC или даже больше.

В. Каково максимальное критическое напряжение в сети Smart-Bus?
О. 45 Вольт.

В. Что поизойдет, если замкнуть все провода шины?
О. Практически ничего из-за защиты s-bus, то есть после устранения короткого замыкания sbus продолжит нормальную работу.

В. Можно ли использовать силовой кабель вместо информационного?
О. Да, вы можете использовать людбой медный кабель.

В. Какие предохранители используются для защиты от перегрузкив оборудовании Smart-Bus?
О. В Smart-Bus используются медленно перегорающие предохранители. Обычно номиналом 4 A для каналов по 2 A, или 6 A для каналов по 3 A, 10 A для каналов по 6 A. Если произошла перегрузка и предохранитель сгорел, обратитесь в техподдержку для его замены.

В. Какой длины может быть сетевой кабель Smart-Bus?
О. Мы протеслировали линию длиной 1200 метров и она работала, (в этом случае нужен более толстый кабель для питания модулей).

В. Поддерживает ли диммер Smart-Bus управление сценариями или необходим контроллер сценариев?
О. Нет, контроллер сценариев не нужен, он встроен в каждый диммер. Smart-Group добавляет необходимые функции в оборудование экономя ваши деньги, время и место.

В. В 2-х канальном диммере на 6 А, нагрузка одного канала составляет 2 A, а другого 7.5 A, повредит ли это диммер?
О. Так как суммарная нагрузка не превышает 10 A, диммер будет работать в штатном режиме.

В. Необходима ли защита от искрового эффекта для модулей реле и диммеров?
О. Нет. Эта защита уже встроена в модули диммеров и реле. Чтобы защитить модули, вам нужно точно рассчитать нагрузку.

В. Сколько диммеров можно соединить с помощью Train разъема?
О. Ограничаний нет, вы можете соединить столько диммеров, сколько поместится на DIN-рейку.

В. Что происходит, если напряжение питания в шине падает ниже или превышает 24 В? Например, в случае Dynalite напряжение питания шины 12 В, обрыв связи происходит при падении напряжения ниже 10 В, а сетевая карта поврежается при повышении напряжения до 15 В.
О. В случае Smart-Bus рекомендуемое рабочее напряжение составляет 24 В, рабочий диапазон: 10-32 В. Если напряжение падает ниже 8 В - связь теряется, если напряжение превышает 45 В, оборудование Smart-Bus повреждается.

В. Что такое радиочастотная интерференция (РЧИ)?
О. РЧИ проявляется в виде жужжащего шума в аудио оборудовании если рядом с ним используются диммеры. Хотя в каждом диммере Smart-Bus встроен РЧИ фильтр, в некоторых случаях может потребоваться дополнительная фильтрация.

В. Влияет ли быстрое включение/выключчение на срок службы лампы?
О. Нет. Высокая температура влияет на срок службы ламп. Уменьшение температуры увеличивает срок службы.
